DSJR PTFE ロッドステップシール、NBR シールおよび FKM O リング付き
DSJR
数量:
1. 用途と性質
油圧往復ロッドの単動シールに適しており、高圧、中圧、低圧において良好なシール性能を発揮します。使用圧力範囲が広く、高圧・超高圧シールにも使用可能です。同方向に直列に設置することで耐圧能力を高めることができます。
摩擦係数が低く、潤滑の有無に関わらず作業が可能です。耐摩耗性に優れ、長寿命です。
シールスリーブの作動媒体は幅広く適応可能です。
動作温度範囲は-30℃～+160℃（Oリングにより異なります）です。超高速、極低速、微小ストローク等の特殊な条件にも対応します。
溝が開いており、漏れが少なく長寿命であることが最大の特徴です。
2.標準材質:
シールリング: 充填PTFE
Oリング：NBR/FKM
3. 労働条件
労働条件 | ||||
直径 範囲 | プレッシャー 範囲 | 温度 範囲℃ | スピード | 中くらい |
5～2000mm | 0～60MPa | -30～100(NBR) -20～160(FKM) | 1.5m/秒 | 高温および低温の油水、 蒸気およびその他の流体 |

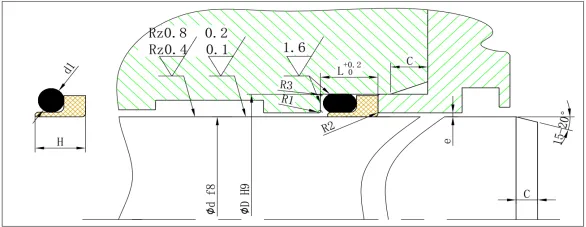

4. 関連寸法
R1=0.2～0.5; R2=0.1～0.2; R3=0.3～0.5; C=(0.7～1.0)L;具体的な値はシールの断面サイズに応じて選択されます。残りの値を以下の表に示します。
| ロッド | 溝 | 溝 | 指輪 | ラジアル | Oリング | |||
| 直径d | 直径 | 幅 | 幅 | クリアランスe | 断面 | |||
| 標準 | ライト | ヘビーデューティ | D | L | H | <20MPa | 60MPa未満60MPa未満 | d1 |
| 応用 | 応用 | 応用 | ||||||
| - | 5～17.9 | - | d+3.6 | 4.7 | 4.2 | 0.2 | 0.15 | 1.8 |
| 5～17.9 | 18～39.9 | - | d+5.2 | 6.1 | 5.5 | 0.25 | 0.15 | 2.65 |
| 18～39.9 | 40～99.9 | 5～17.9 | d+6.8 | 8 | 7 | 0.25 | 0.2 | 3.55 |
| 40～99.9 | 100～629.9 | 18～39.9 | d+10.2 | 11.2 | 10 | 0.3 | 0.2 | 5.3 |
| 100～629.9 | 630～1000 | 40～99.9 | d+13.4 | 14.2 | 12.7 | 0.35 | 0.25 | 6.99 |
| 630～1000 | - | 100～629.9 | d+16.0 | 16.2 | 14.5 | 0.5 | 0.3 | 8.6 |
| - | - | 630～1000 | d+18.8 | 18.6 | 16.8 | 0.6 | 0.4 | 10 |
5. マーキング方法
以下のように取り付け溝の寸法をマークします。
DSJR 「ロッド径d」×「溝径D」×「溝幅L」
例：DSJR 100×113.4×14.2 手段 「ロッド三角シール/三角 ロッドシール 、溝寸法: ロッド径。 100、溝径113.4、溝幅14.2.G
