GSF用40%ブロンズPTFE油圧ピストンシール

GSF

数量:

連絡先を送る

1. 用途と特性：

複動ピストンシール、特に制御油圧シリンダー、サーボ油圧シリンダー、工作機械、建設機械などの高速応答シリンダーに適しています。

摩擦係数が低く、耐摩耗性があり、長寿命です。潤滑の有無にかかわらず作動し、無給油シリンダーシールに使用できます。

Oリングの材質を変更することで、作動媒体への適応性や作動温度範囲を変えることができます。極高速、極低速、微小ストロークなどの特殊な作動条件でも使用可能です。

一体型ピストンに適しており、取り付け溝が小さいです。

GB/T 15242.1-94 および GB/T 15242.3-94 の規格に準拠しています。

一般的なシールに比べて、押し出し耐性が優れ、取り付けクリアランスも大きくなっています。

実際の使用圧力値に応じて、異なる断面積の製品を選択できます。一般的に、使用圧力が大きいほど、より大きな断面積の製品を選択する必要があります。

2. 標準材質：

シールリング: 充填PTFE

リング：NBR / FKM

3. 労働条件：

労働条件

直径

範囲

プレッシャー

範囲

温度

範囲°C

スピード

中くらい

8～2000mm

0～40MPa

-30～100(NBR)

-20～160(フッ素ゴム)

1.5m/秒

油圧オイル、

難燃性液体、水

4. 関連するディメンション:

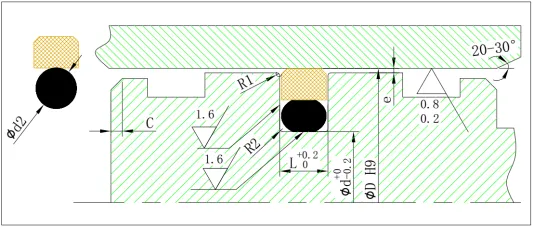

R1の最大値は以下の表の通りです。R2=0.5～1；C=(0.5～1.0)L；具体的な値はシールの断面サイズに応じて選択されます。残りの値は以下の表に記載されています。

ボア径			溝径	溝幅	半径	ラジアルクリアランスe			Oリング
だ									クロス-
									セクション
標準アプリケーション	ライトアプリケーション	ヘビーデューティーアプリケーション	d	ら	R1	10MPa	20MPa	40MPa	d2
8～14.9	15～39.9	—	D-4.9	2.2	0.2	0.3	0.2	0.15	1.78
15～39.9	40～79.9	—	D-7.5	3.2	0.4	0.4	0.25	0.15	2.62
40～79.9	80～132.9	15～39.9	D-11	4.2	0.5	0.4	0.25	0.2	3.53
80～132.9	133～329.9	40～79.9	D-15.5	6.3	0.6	0.5	0.3	0.2	5.33
133～329.9	330～669.9	80～132.9	D-21	8.1	1	0.6	0.35	0.25	6.99
330～669.9	670～999.9	133～329.9	D-24.5	8.1	1	0.6	0.35	0.25	6.99
670～999.9	—	330～669.9	D-28	9.5	2	0.7	0.5	0.3	8.4
>1000			D-38	13.8	2.5	1	0.7	0.3	12

5. マーキング方法：

取り付け溝の寸法を記入します

例えば：標準ピストンシールφ100マーキング：GSF100×84.5×6.3

6. 設置寸法：

ボア	溝径	溝幅	部品番号	Oリング寸法	ボア	溝径	溝幅	部品番号	Oリング寸法
ディア	溝径	溝幅	部品番号	Oリング寸法	ディア	溝径	溝幅	部品番号	Oリング寸法
だ	d	ら			だ	d	ら
8	3.1	2.2	GSF0080	2.90×1.78	130	114.5	6.3	GSF1300	113.67×5.33
10	5.1	2.2	GSF0100	4.80×1.78	130	109	8.1	GSF1300H	108.00×6.99
12	7.1	2.2	GSF0120	6.70×1.78	135	119.5	6.3	GSF1350L	118.00×5.33
14	9.1	2.2	GSF0140	8.75×1.78	135	114	8.1	GSF1350	113.67×6.99
15	10.1	2.2	GSF0150L	7.59×2.62	140	124.5	6.3	GSF1400L	123.19×5.33
15	7.5	3.2	GSF0150	8.75×1.78	140	119	8.1	GSF1400	116.84×6.99
16	11.1	2.2	GSF0160L	10.82×1.78	145	124	8.1	GSF1450	123.19×6.99
16	8.5	3.2	GSF0160	7.59×2.62	150	129	8.1	GSF1500	126.37×6.99
18	13.1	2.2	GSF0180L	12.42×1.78	155	134	8.1	GSF1550	132.72×6.99
18	10.5	3.2	GSF0180	9.19×2.62	160	139	8.1	GSF1600	135.89×6.99
20	15.1	2.2	GSF0200L	14.00×1.78	165	144	8.1	GSF1650	142.24×6.99
20	12.5	3.2	GSF0200	12.37×2.62	170	149	8.1	GSF1700	145.42×6.99
24	19.1	2.2	GSF0240L	18.77×1.78	175	154	8.1	GSF1750	151.77×6.99
24	16.5	3.2	GSF0240	15.54×2.62	180	159	8.1	GSF1800	158.12×6.99
25	17.5	3.2	GSF0250	17.12×2.62	190	169	8.1	GSF1900	164.47×6.99
25	14	4.2	GSF0250H	13.87×3.53	200	179	8.1	GSF2000	177.17×6.99
28	20.5	3.2	GSF0280	20.29×2.62	210	189	8.1	GSF2100	183.52×6.99
28	17	4.2	GSF0280H	15.47×3.53	220	199	8.1	GSF2200	196.22×6.99
30	22.5	3.2	GSF0300	21.89×2.62	230	209	8.1	GSF2300	208.90×6.99
30	19	4.2	GSF0300H	26.70×1.78	240	219	8.1	GSF2400	215.27×6.99
32	24.5	3.2	GSF0320	23.47×2.62	250	229	8.1	GSF2500	227.97×6.99
32	21	4.2	GSF0320H	20.22×3.53	260	239	8.1	GSF2600	240.67×6.99
35	27.5	3.2	GSF0350	26.64×2.62	270	249	8.1	GSF2700	240.67×6.99
35	24	4.2	GSF0350H	23.40×3.53	275	254	8.1	GSF2750	253.37×6.99
36	28.5	3.2	GSF0360	28.24×2.62	280	259	8.1	GSF2800	253.37×6.99
36	25	4.2	GSF0360H	23.39×3.53	290	269	8.1	GSF2900	266.07×6.99
38	30.5	3.2	GSF0380	29.82×2.62	300	279	8.1	GSF3000	278.77×6.99
38	27	4.2	GSF0380H	25.86×3.53	310	289	8.1	GSF3100	278.77×6.99
40	32.5	3.2	GSF0400L	31.42×2.62	320	299	8.1	GSF3200	291.47×6.99
40	29	4.2	GSF0400	28.17×3.53	330	305.5	8.1	GSF3300	304.17×6.99
45	37.5	3.2	GSF0450L	36.5×2.62	340	315.5	8.1	GSF3400	316.87×6.99
45	34	4.2	GSF0450	32.92×3.53	350	325.5	8.1	GSF3500	316.87×6.99
48	40.5	3.2	GSF0480L	36.09×3.53	360	335.5	8.1	GSF3600	329.57×6.99
48	37	4.2	GSF0480	36.09×3.53	370	345.5	8.1	GSF3700	342.27×6.99
50	39	4.2	GSF0500	37.70×3.53	380	355.5	8.1	GSF3800	354.97×6.99
50	34.5	6.3	GSF0500H	32.69×5.33	390	365.5	8.1	GSF3900	365.00×6.99
52	41	4.2	GSF0520	40.87×3.53	400	375.5	8.1	GSF4000	367.67×6.99
52	36.5	6.3	GSF0520H	35.00×5.33	410	385.5	8.1	GSF4100	387.00×6.99
55	44	4.2	GSF0550	44.04×3.53	420	395.5	8.1	GSF4200	393.07×6.99
55	39.5	6.3	GSF0550H	38.00×5.33	430	405.5	8.1	GSF4300	405.26×6.99
56	45	4.2	GSF0560	44.04×3.53	440	415.5	8.1	GSF4400	405.26×6.99
56	40.5	6.3	GSF0560H	39.00×5.33	450	425.5	8.1	GSF4500	417.96×6.99
60	49	4.2	GSF0600	47.22×3.53	460	435.5	8.1	GSF4600	430.66×6.99
60	44.5	6.3	GSF0600H	42.50×5.33	470	445.5	8.1	GSF4700	443.36×6.99
63	52	4.2	GSF0630	50.39×3.53	480	455.5	8.1	GSF4800	456.06×6.99
63	47.5	6.3	GSF0630H	46.00×5.33	490	465.5	8.1	GSF4900	462.00×6.99
64	53	4.2	GSF0640	51.50×3.53	500	475.5	8.1	GSF5000	468.76×6.99
64	48.5	6.3	GSF0640H	46.99×5.33	510	485.5	8.1	GSF5100	480.00×6.99
65	54	4.2	GSF0650	53.57×3.53	520	495.5	8.1	GSF5200	490.00×6.99
65	49.5	6.3	GSF0650H	48.00×5.33	530	505.5	8.1	GSF5300	498.00×6.99
70	59	4.2	GSF0700	56.74×3.53	540	515.5	8.1	GSF5400	505.00×6.99
70	54.5	6.3	GSF0700H	53.34×5.33	550	525.5	8.1	GSF5500	515.00×6.99
75	64	4.2	GSF0750	63.09×3.53	560	535.5	8.1	GSF5600	523.00×6.99
75	59.5	6.3	GSF0750H	56.52×5.33	570	545.5	8.1	GSF5700	533.00×6.99
80	69	4.2	GSF0800L	66.27×3.53	580	555.5	8.1	GSF5800	542.00×6.99
80	64.5	6.3	GSF0800	62.87×5.33	600	575.5	8.1	GSF6000	557.66×6.99
85	74	4.2	GSF0850L	72.62×3.53	610	585.5	8.1	GSF6100	567.00×6.99
85	69.5	6.3	GSF0850	69.22×5.33	620	595.5	8.1	GSF6200	576.00×6.99
90	79	4.2	GSF0900L	78.97×3.53	630	605.5	8.1	GSF6300	586.00×6.99
90	74.5	6.3	GSF0900	72.39×5.33	640	615.5	8.1	GSF6400	608.08×6.99
95	84	4.2	GSF0950L	82.14×3.53	650	625.5	8.1	GSF6500	618.00×6.99
95	79.5	6.3	GSF0950	78.74×5.33	660	635.5	8.1	GSF6600	633.48×6.99
100	89	4.2	GSF1000L	88.49×3.53	670	642	9.5	GSF6700	630.00×8.40
100	84.5	6.3	GSF1000	81.92×5.33	680	652	9.5	GSF6800	650.00×8.40
105	94	4.2	GSF1050L	91.67×3.53	700	672	9.5	GSF7000	670.00×8.40
105	89.5	6.3	GSF1050	88.27×5.33	750	722	9.5	GSF7500	720.00×8.40
110	99	4.2	GSF1100L	98.02×3.53	780	752	9.5	GSF7800	750.00×8.40
110	94.5	6.3	GSF1100	91.44×5.33	800	772	9.5	GSF8000	770.00×8.40
115	99.5	6.3	GSF1150	97.79×5.33	850	822	9.5	GSF8500	820.00×8.40
120	104.5	6.3	GSF1200	100.97×5.33	900	872	9.5	GSF9000	870.00×8.40
125	109.5	6.3	GSF1250	107.32×5.33	950	922	9.5	GSF9500	920.00×8.40
125	104	8.1	GSF1250H	103.00×6.99	1000	962	13.8	GSF10000	960.00×12.0
