FSR-V 기계식 스프링 에너자이징 페이스 씰(Peek Materials)

FSR-V

수량:

연락처 보내기

1. 용도 및 특성

유압 왕복봉의 단동 밀봉에 적합하며 고압, 중압 및 저압에서 밀봉 성능이 우수합니다.

작동 압력 범위가 넓습니다. 테일 길이 치수를 늘리거나 백업 링을 추가하여 압력 저항을 향상시킬 수 있습니다.

마찰 계수가 작고 일치하는 표면과의 접촉 압력이 낮으며 일치하는 표면과의 마찰이 모든 씰 유형 중에서 가장 작으며 윤활 여부에 관계없이 작동할 수 있습니다. 내마모성이 좋고 수명이 길다.

씰링 슬리브의 작동 매체는 광범위하게 적용 가능하며 용해성 알칼리 금속, 고온 불소 가스 및 삼불화 염소를 제외한 다른 화학 물질과 반응하지 않습니다.

작동 온도 범위는 -200°C ~ +250°C입니다.

초고속, 초저속, 마이크로 스트로크 및 기타 특수 조건에 사용할 수 있습니다.

항공, 군사 및 산업용 씰 홈 크기에 적합한 표준 장착 홈은 표준 O-링 장착 홈만큼 작습니다. 또한 모든 크기의 트렌치에 대한 밀봉 요구 사항을 충족하기 위해 비표준 부품으로 설계할 수도 있습니다. 홈은 개방형이거나 반개방형입니다.

2. 표준재료

씰링 링: 채워진 PTFE

봄: SUS301, 302, 304, 316 또는 718. 기본적으로 SUS301을 사용합니다. 특별한 요구 사항/400A가 있는 경우 지정하십시오.

3. 근로조건

근무 조건

지름

범위

압력

범위

온도

범위°C

속도

중간

2~2000mm

0~80MPa

-200~250℃

5m/초

고온 및 저온 오일 워터,

증기 및 기타 유체

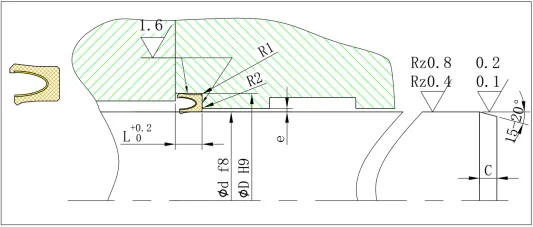

4. 관련 치수

R1=0.3~0.5; R2=0.1~0.2; C=(0.5~1)L; 특정 값은 씰의 단면 크기에 따라 선택됩니다. 나머지 값은 아래 표에 나열되어 있습니다.

5. 표시방법

아래와 같이 설치 홈의 치수를 표시합니다.

FSR“로드 직경 d”×“홈 직경 D”×“홈 폭 L”-“스프링 재질”V

예: FSR100×110×7.5-304V는 “V자형 스프링이 있는 로드 Variseals

그루브 치수:로드 직경 100, 그루브 직경. 110, 홈 폭 7.5, 스프링 재질 SUS304
