半導体産業におけるシールの応用: 精密シールがハイエンド製造を保護

電子情報産業の中核となる半導体製造プロセスには、環境の清浄度、媒体の適合性、温度安定性、およびシール性能に関して非常に厳しい要件が課されます。チップ設計からウェーハ製造、パッケージング、テストに至るまで、あらゆるリンクが封止技術のサポートから切り離せません。重要な基本コンポーネントであるシールは、汚染物質の隔離と媒体の漏れの防止という中核的な機能を果たすだけでなく、半導体製品の歩留まり、信頼性、耐用年数に直接影響を与えるため、ハイエンドの半導体製造において不可欠な「見えない守護者」となっています。

I. 半導体産業におけるシールの特別要件

半導体製造環境とプロセスの特殊性により、シールは通常の産業シナリオをはるかに超える一連の厳格な基準を満たす必要があります。

超高清浄度対応

ウェーハの製造はクラス 1 ～ 10 のクリーンルームで行われます。回路の短絡や性能障害を引き起こす可能性のある汚染物質がウェーハ表面に付着するのを避けるために、シールは粒子の放出が極めて低い (粉塵や繊維の脱落がない) 必要があります。

強力な媒体互換性

製造プロセスには、高純度ガス (窒素、アルゴン、水素など)、腐食性化学物質 (フッ化水素酸、アンモニア、フォトレジストなど)、超純水などのさまざまな媒体が必要です。シールは、膨張、老化、または浸出なしにこれらの媒体からの浸食に耐え、媒体の純度およびシール効果を保証する必要があります。

幅広い温度および圧力適応性

半導体の製造には、薄膜の堆積、エッチング、アニールなどのプロセスがあり、その温度範囲は-40℃から300℃を超えます。

プラズマ耐性と放射線耐性

ドライ エッチングやプラズマ クリーニングなどのプロセスでは、シールは高エネルギーのプラズマや放射線環境にさらされます。表面劣化やプロセス環境を汚染する有害物質の生成を防ぐために、優れた耐プラズマ侵食性を備えていなければなりません。

寸法精度と長期安定性

精密機器の組み立て要件を満たすために、シールにはミクロンレベルで管理された寸法公差が必要です。一方で、頻繁な交換によるダウンタイムの損失を軽減し、生産コストを下げるために、耐用年数を延長する必要があります。

II.コア半導体プロセスにおけるシールの特定の用途

(I) ウェーハ製造: プロセスの純度と安定性を確保するシーリング

(II) パッケージングとテスト: 密封により製品の信頼性と環境適応性が向上します。

チップのパッケージングとテストの中核は、電気接続の安定性を確保しながら外部環境の影響からチップを保護することであり、シールが極めて重要な役割を果たします。

(III) 補助システムおよび装置: 密閉により全体的な動作の安全性が保証されます

半導体製造における補助システムおよび装置も、安定した動作のためにシールに依存しています。

ガス供給システム

金属シール (銅ガスケット、アルミニウムガスケットなど) およびパーフルオロエラストマー (FFKM) シールは、高純度プロセスガス (窒素、水素、希ガスなど) の貯蔵および供給パイプライン、バルブ、シリンダーインターフェースに使用されます。これらのシールにより、ガス漏れや汚染がなく、プロセスの安定性と操作の安全性が確保されます。

冷却および温度制御システム

半導体装置は動作中に大量の熱を発生するため、温度を下げるために冷却水や油などの冷却媒体が必要です。シールは、冷却パイプライン、熱交換器、機器冷却室を密閉し、冷却媒体の漏れを防ぐために使用されます。また、ニトリルゴム (NBR) やフッ素ゴム (FKM) などの一般的な材料で、冷却媒体による侵食や温度変動 (-20℃ ～ 100℃ など) にも耐える必要があります。

真空システム

プロセスチャンバーに加えて、高真空シール（ベローズシール、金属製Oリングなど）は、真空ポンプ、真空バルブ、その他の機器にも使用され、真空システムのシール性能と動作効率を確保し、ウェーハ製造に安定した真空環境を提供します。

Ⅲ．半導体業界におけるシールの主流材料と開発動向

(I) 主流の材料とその特徴

FFKM: 「シールの王様」として知られ、並外れた化学的不活性性を示し、半導体プロセスにおけるほぼすべての腐食性媒体に耐えることができます。反応チャンバーやバルブなどの重要なコンポーネントに広く使用されています。

FKM：FFKMよりも低コストでありながら、耐食性、耐高温性（-20℃～200℃）に優れています。ウェット エッチング タンクや冷却システムなど、中程度に過酷なプロセス シナリオに適しています。

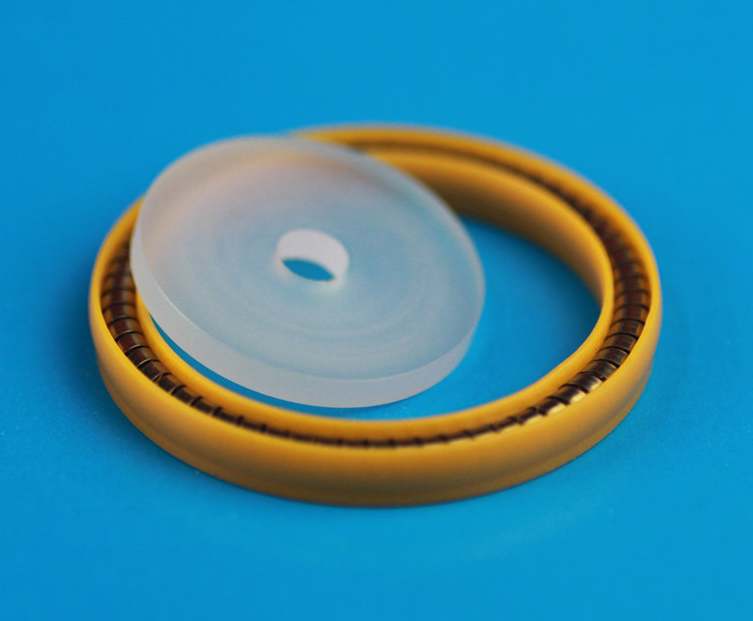

PTFE: 極めて化学的安定性が高く、高温および低温 (-200℃～260℃) に対する耐性があり、粒子の放出が非常に少ないです。ただし、弾性が低いため、通常、高清浄度で腐食性の高いパイプラインのインターフェースやバルブをシールするために、PTFE コーティングされたゴムを使用した複合シールが製造されます。

VMQ：弾性が良く、耐低温性（-60℃～150℃）があり、発塵が少ないのが特徴です。リソグラフィー装置のチャンバーのシーリングやテスト フィクスチャのシーリングなど、低刺激性の媒体を使用する高清浄度のシナリオに適しています。

(II) 開発動向

より高い清浄度および低浸出: 半導体プロセスが 3nm 以上に進歩するにつれて、シールの粒子放出と金属イオン浸出に対する要件はさらに厳しくなっています。今後の取り組みは、浸出のない超清浄なシーリング材料と成形プロセスの開発に焦点を当てていきます。

極限環境への適応性の向上：より高温、高圧、腐食性を伴う新しいプロセスの要求を満たすために、耐プラズマ性、超高温耐性（400℃以上）、および強力な耐食性を向上させた新しいシール材料を開発します。

統合とカスタマイズ: 半導体装置の小型化と精密化により、シールは統合設計 (統合シーリング アセンブリなど) に向けて進化します。一方、さまざまなプロセス機器の個別のニーズを満たすために、カスタマイズされたシーリング ソリューションが提供されます。
