真空産業におけるパーフルオロエラストマー (FFKM) の応用

FFKM は、真空業界向けのトップクラスのエラストマー シーリング材です。その核となる価値は、超低ガス放出率、超低透過性、優れた耐薬品性、および高温耐性にあり、これにより、高真空/超高真空 (UHV) 条件の厳しいシール要件や、強い腐食と高温の過酷な作業環境を満たすことができます。これは、真空産業、特に半導体製造や航空宇宙などの高清浄度および極限条件の用途において重要なシール材として不可欠な役割を果たしています。

I. 真空アプリケーションの主要な利点 (FFKM を選択する理由)

1. 超低ガス発生率

- 緻密な分子構造と最小限の抽出物により、従来のゴムやフルオロエラストマー (FKM) よりもはるかに低いガス放出率が得られます。

- 半導体グレードのFFKMは超高真空と高清浄度の要件を満たし、真空チャンバーやプロセス製品の汚染を防ぎます。

- 特殊なクリーンプロセスと真空ベーキングを経て、クラス 10 の清浄度基準に達します。

2. 超低ガス透過性

- ヘリウム（最小分子）に対する透過係数は 1×10-1⁰ cm3・cm/(cm2・s・Pa) 未満で、従来の FKM よりも 1 ～ 2 桁低くなります。真空漏れを効果的に防止し、長期にわたって高い真空レベルを維持し、ポンプの負荷とエネルギー消費を削減します。

3. 超広範囲の温度と耐薬品性

・連続使用温度範囲：-50℃～+290℃、短時間使用時最高316℃、瞬間最高350℃。

- ほぼすべての強酸、強アルカリ、強酸化剤、有機溶媒、プラズマ、腐食性プロセスガス (HF、Cl2、F2、NF3 など) に対して耐性があります。耐プラズマエッチング性を備えているため、半導体真空プロセス用の唯一のエラストマーシールの選択肢となります。

4. 長期シール信頼性

・真空・高温条件下でも優れた弾性を保持し、長期圧縮後も確実な反発性能を維持します。たとえば、圧縮永久歪みは 300℃で 50% 以下に維持でき、永久圧縮永久歪みは 1000 時間後に 25% 以下になります。

・粒子の脱落がなく、吸着性が低いため、メンテナンスサイクルが延長され、設備稼働率が向上します。

II.主な真空応用シナリオ

1. 半導体製造

これは、真空分野における FFKM の中心的なアプリケーションです。フロントエンド半導体製造プロセスの多くのステップは高真空およびプラズマ環境で実行する必要があり、FFKM シールはこれらのプロセス チャンバーの真空レベルを維持するための鍵となります。

2. 真空コーティングと表面処理

- 光学コーティング、装飾コーティング、ハードコーティング装置: チャンバードア、回転シャフト、ガス入口のシール。

- イオンプレーティング、マグネトロンスパッタリング、電子ビーム蒸着: 高温やプロセスガスによる腐食に耐えます。

3. 航空宇宙真空

- 衛星およびロケット推進システム: 酸化剤/燃料パイプライン、バルブ、推力室のシール。ヒドラジンや四酸化二窒素などの推進剤に耐性があります。

- 宇宙シミュレーターおよび熱真空チャンバー:​​ 極端な温度および高真空環境下での長期シール。

Ⅲ．材料グレードの選択

・汎用グレードFFKM：高真空（10⁻⁴）に最適～10⁻⁷ Pa) および一般的な腐食性の作業条件。

- 半導体グレード/クリーングレード FFKM: 超低ガス放出と低金属イオン浸出が特徴で、UHV および高度な製造プロセスでの使用に適しています。

- 耐プラズマ性特殊 FFKM: エッチングプロセスに最適化されており、プラズマ腐食に対して長寿命です。

IV.シール構造と取り付け

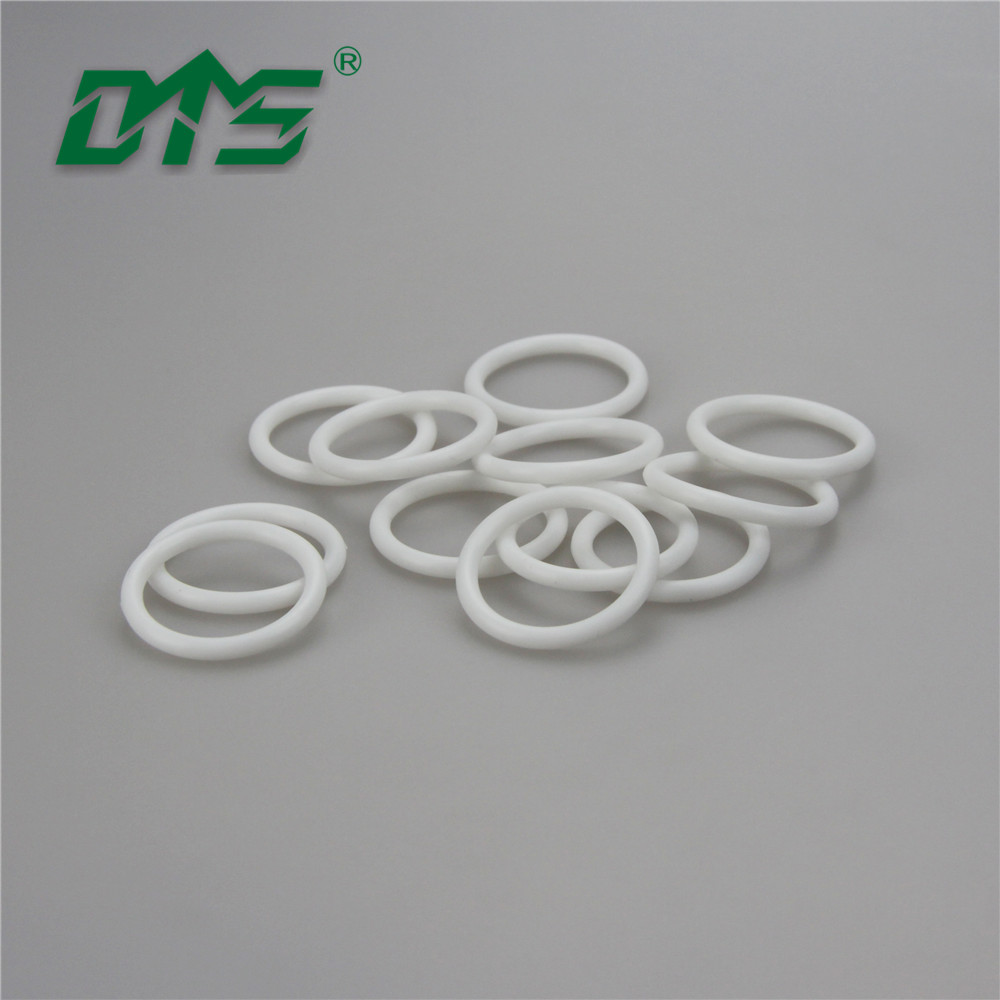

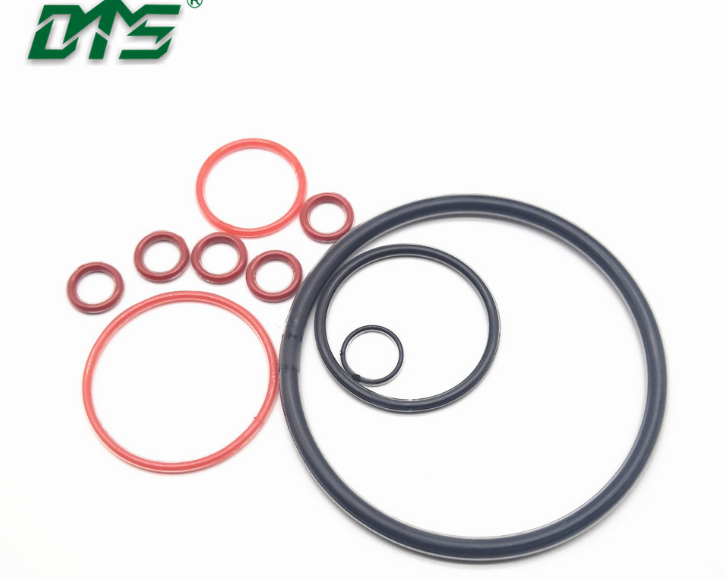

- 金属フランジ (ISO/KF/CF) に適合する O リング、X リング、角形リングを優先して使用します。

- 溝設計: 真空シール規格に従って、7% ～ 20% の圧縮率を確保します。

・ガスの発生を抑えるため、施工前に真空ベーキング（150～200℃、数時間）を行ってください。
