単動シールと複動シールの見分け方と使い方

油圧シリンダや建設機械のオーバーホールキットの油圧シールを選ぶ際に、最も混同されやすい基礎知識が単動シールと複動シールです。選択を誤ると、リップのロールオーバー、オイル漏れ、シールの早期破損が直接発生します。

単動シール

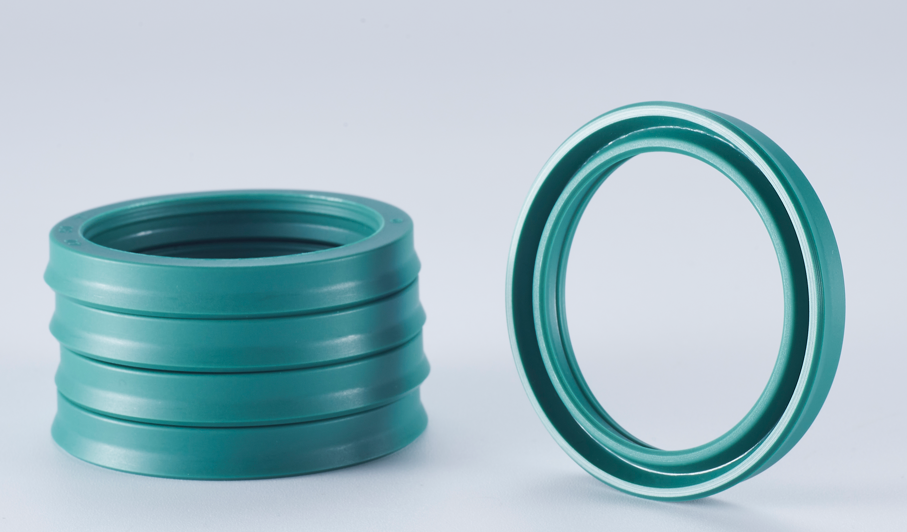

代表製品：UHS、UNS、DHS、DKB、TC/SCオイルシール。

これらのシールは、開いた U 字型リップを備えた非対称断面を特徴としています。システムの圧力がリップを押し、合わせ面にしっかりと押し付けられると、シールが達成されます。

リップ側からの圧力のみに耐えることができます。逆方向から圧力がかかるとリップが開いて漏れの原因となります。

主な用途

1. シリンダロッド用ロッドシール：DKB、HBY、UHS。圧力はシリンダーの内側からのみ発生し、外側は空気にさらされています。

2. ポンプおよびモーター用のシャフト オイル シール TC/SC。大気環境に対して内部潤滑剤をシールします。

3. ばねの力または重力によって収縮する単動シリンダ。

> 重要な注意事項: 複動シリンダのピストンには単動シールを決して取り付けないでください。逆圧力によりシールリップが急速に損傷します。

複動シール

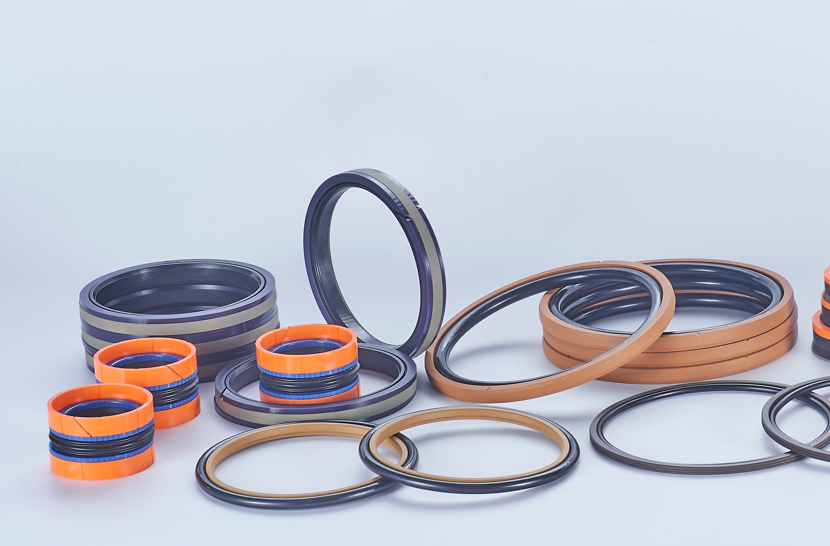

代表的な製品：グライドリング、KDASシール、SPGW,など。

平坦な PTFE スライド リングと弾性 O リング エナジャイザーで構成されています。方向性リップはありません。 O リングは予荷重力を提供します。どちらの側からの圧力でも PTFE リングが金属表面に押し付けられるため、シールは両方向の圧力を保持できます。

主な用途

1. ショベルやローダーに広く使用されている複動油圧シリンダ用ピストンシール。往復運動中、ピストンの両側には交互に高圧がかかります。

2. 双方向の圧力負荷がかかる油圧モーターおよびピストン ポンプ内の内部シール位置。

> 実用的なヒント: 複動シールはほとんどの場合、ピストンボアに取り付けられます。ロッドシールとして使用されることはほとんどありません。

調達に関する実践的なヒント

1. ロッドシールの要件: 単動シールが主流の選択肢です。

2. ピストンシールの要件: ほとんどの建設機械の作業条件では、複動シールが推奨されます。

3. 物理サンプルの場合: 開いた U リップがあるかどうかを確認して識別します。
