PTFE フィラーの形態が摩擦と摩耗に及ぼす影響

フィラーの形態は、摩擦係数の安定性、PTFE 自体の摩耗率、および耐荷重モード、界面せん断挙動、およびサードボディ (デブリ/転写フィルム) ダイナミクスの 3 つのメカニズムを通じて対向面摩耗のリスクを変化させます。 異なる形態の利点は、対向面の条件を一致させることによってのみ完全に実現されます。

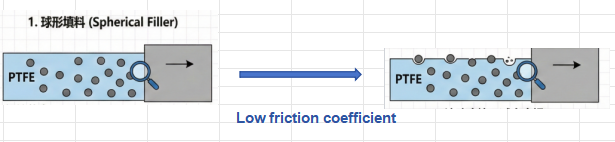

1、球状フィラー：転がり摩擦係数が低く、摩耗が軽減されます。

典型的な 材料：ガラスビーズ、球状酸化物、ミネラルパウダー）

メカニズム分析: 均一な応力分布を提供し、凹凸のあるプラウを軽減します。ただし、剥離した硬質球は重度の三体摩耗を引き起こす可能性があります。

摩擦と摩耗の影響

微視的には、球状粒子は効果的な耐荷重機能を発揮し、凹みやクリープに対する耐性を高め、特定の条件下での凝着摩耗を軽減します。

摩擦係数への影響は、粒子サイズ、濃度、界面結合、および対向面の状態に大きく依存します。これらは本質的に低摩擦ではありません。

主要なリスク

粒子の硬度が高い、サイズが大きい、またはマトリックスの付着力が低い場合、剥離によって遊離研磨材が生成され、次のような結果が生じます。

PTFE の摩耗率の上昇。

重度の表面の傷/溝。

騒音や摩擦変動が大きくなる。

結論

球状フィラーの適合性は、粒度分布 (テールサイズが大きい)、界面結合処理、および対向面の硬度/粗さのマッチングに依存します。

ラメラフィラー (転がり摩擦は摩擦係数が低く、摩耗が軽減されます。

メカニズム分析: 連続転写フィルムと低せん断界面の形成を促進します。

摩擦と摩耗の影響

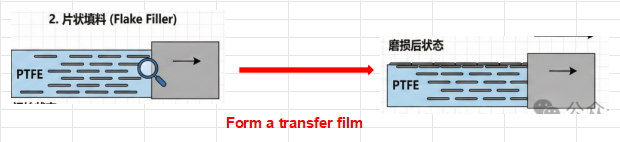

2、フレークフィラー

フレークフィラー：転写膜を形成しやすく、摩擦が極めて低く、耐摩耗性に優れています。

典型的な 形：グラファイト、層状固体潤滑剤

メカニズム解析：連続転写フィルムと低せん断界面の形成を促進します。

摩擦と摩耗の影響

• フレーク粒子はせん断方向に沿って容易に広がり、配向するため、界面に低摩擦の滑り層が導入され、摩擦係数が低減され、安定性が向上します。
• 転写フィルムが連続的で強力に接着している場合、接触は「PTFE-金属/セラミック」から「フィルム-フィルム」または「フィルム-PTFE」に変化し、摩耗損失が大幅に低下します。

一般的なリスク

• 容易な膜形成≠ 安定した膜形成: 表面エネルギーが低い過度に平滑な対向面 (例: 特定のコーティング表面) では、転写膜の形成と剥離が繰り返し発生し、摩擦と摩耗に大きな変動が生じる可能性があります。
• 高負荷フレーク充填剤は嵩強度と伸びを低下させる可能性があります。往復運動を行うと剥離粉が発生し、摩耗が不安定になる場合があります。

結論：優先順位の高いアプリケーションに最適低摩擦、なじみ易さ、安定したフィルム保持力.

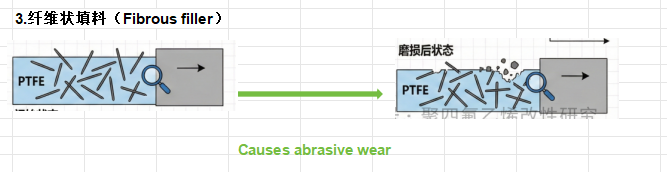

3、繊維状フィラー

典型的な 形：グラスファイバー、カーボンファイバー、ウィスカー

コアメカニズム: 耐荷重性と耐クリープ性が大幅に向上し、通常 PTFE の摩耗が減少します。ただし、露出したファイバーの先端は、対向面を耕すマイクロカッターとして機能します。

摩擦と摩耗の影響

高アスペクト比のフィラーは剛性の高い骨格構造を形成し、剛性、寸法安定性、PV 制限を高めます。ほとんどの低摩耗 PTFE コンパウンドは繊維強化に依存しています。

高負荷、高い PV 値、または厳格な寸法公差要件の下では、繊維強化により耐用年数が大幅に延長されます。

カウンターフェイスダメージのリスク

ファイバー端が露出したり破損したりすると、対向面にマイクロプラウニングが発生します。特に、対向面が軟かったり、仕上げが不十分であったり、粗さが不適切だったりすると深刻になります。

対向面の摩耗ゼロが必須の場合（精密シャフト/鏡面仕上げなど）には注意が必要です。

異方性効果 (重要な注意事項)

成形/プレス時の流れの方向により繊維の配向が誘発され、摩擦や摩耗性能に方向性の違いが生じます。同じ計算式でも、加工条件が変化すると大幅に異なる結果が得られる場合があります。

要約する

厳しい耐摩耗性と耐クリープ耐荷重が必要なシナリオに適しています。対向面の硬度管理、表面処理、最適化されたなじみ手順を体系的に検証する必要があります。
