FSR-X LNG 밸브 Aniti Leakage Upe 스프링 에너자이징 씰

FSR-X

수량:

연락처 보내기

1. 용도 및 특성

유압 왕복봉의 단동 밀봉에 적합합니다. 고압, 중압, 저압에서 우수한 밀봉 성능을 제공합니다.

백업링 추가로 사용압력 범위가 넓고 내압력 강화 가능

마찰 계수가 작고 일치하는 표면과의 접촉 압력이 낮으며 일치하는 표면과의 마찰이 작고 윤활 여부에 관계없이 작동할 수 있습니다. 내마모성이 좋고 수명이 길다.

씰링 슬리브의 작동 매체는 광범위하게 적용 가능하며 용해성 알칼리 금속, 고온 불소 가스 및 삼불화 염소를 제외한 다른 화학 물질과 반응하지 않습니다.

작동 온도 범위는 -200°C ~ +250°C입니다. 그리고 극고속, 극저속, 마이크로 스트로크 등 특수한 작업 조건에서도 사용할 수 있습니다.

스프링은 비스듬한 나선형이고, 스프링 힘은 더 큰 변형 범위 내에서 일정하게 유지되므로 약간의 편심이 있는 작업 조건에서 사용할 수 있습니다. 스프링의 단면 모양은 타원형이므로 밀봉 부품에 대한 우수한 립 지지력을 제공하고 밀봉 수명이 깁니다.

항공, 군사 및 산업 분야의 씰링 홈 크기에 적합합니다.설치 홈은 작고 홈은 개방형 또는 반개방형입니다.

2. 표준재료

씰링 링: 채워진 PTFE

봄: SUS301, 302, 304, 316 또는 718. 기본적으로 SUS301을 사용합니다. 특별한 요구 사항/APS가 있는 경우 지정하십시오.

3. 근로조건

근무 조건

지름

범위

압력

범위

온도

범위°C

속도

중간

2~2000mm

0~80MPa

-200~250℃

15m/초

고온 및 저온 오일 워터,

증기 및 기타 유체

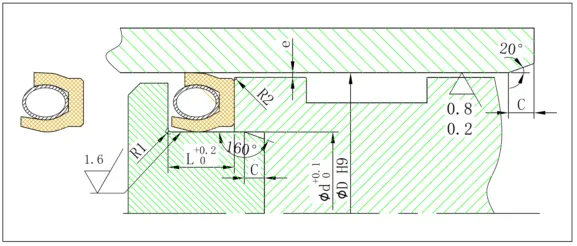

4. 관련 치수

R1=0.1~0.2; R2=0.3~0.5; C=(0.5~1)L; 특정 값은 씰의 단면 크기에 따라 선택됩니다. 나머지 값은 아래 표에 나열되어 있습니다.

5. 표시방법

아래와 같이 설치 홈의 치수를 표시하십시오.

FSR"로드 직경 d"×"홈 직경 D"×"홈 폭 L"-"스프링 재질"X 형상

예: FSR100×110×7.5-316X는 다음을 의미합니다.“비스듬한 나선형 스프링이 있는 로드 Variseals,작업 치수:로드 직경. 100, 홈 직경 110, 홈 폭 7.5, 스프링 재질 SUS316
