유압 버퍼 로드 씰 고무 PTFE HBTS 스텝 씰 URL
URL
수량:
1. 용도 및 특성
유압 왕복봉의 단동 밀봉에 적합.고압, 중압, 저압에서 탁월한 동적 및 정적 밀봉 성능을 발휘합니다..
작업 압력 적응 범위가 넓습니다. 중저압에서 단독으로 사용할 경우 백업링을 늘려 내압성을 강화할 수 있습니다. 압력이 높을 때는 완충씰과 함께 사용됩니다. 씰링 시스템의 압력 저항은 40MPa에 도달할 수 있습니다. 이 씰 앞에 완충 씰이 추가되고 그 뒤에 백업 링이 설치된 경우.
작동 온도 범위는 -30°C ~ +110°C입니다.
설치 홈은 IS05597/1 국제 표준의 요구 사항을 충족합니다. 또한 비표준 크기 제품도 제공할 수 있습니다.
닫힌 홈, 씰 설치 용이
피스톤 로드에 잔류 오일이 최소화되어 왕복 운동 시 강력한 잔류 오일 회수 능력을 발휘합니다.
2. 표준재료
NBR,경도:쇼어 93A
3. 근로조건
근무 조건s | ||||
지름 범위 | 압력 범위 | 온도 범위°C | 속도 | 중간 |
18~500mm | 0~30MPa | -30~110℃ | 0.5m/초 | 유압유 |
4.관련 치수

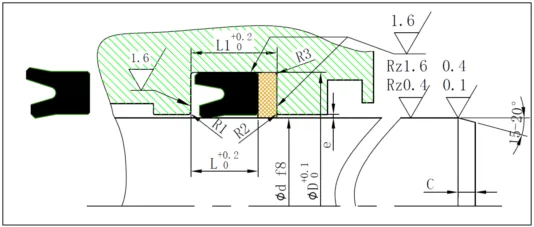

아르 자형1=0.2~0.5; 아르 자형2=0.1~0.2; R3=0.2~0.3;C=(0.5~1.0)엘.특정 값은 씰의 단면 크기에 따라 선택됩니다. 나머지 값은 설치 치수 표를 참조하십시오.。L은 백업 링이 없는 홈 너비를 나타내고 L1은 백업 링이 있는 홈 너비를 나타냅니다.
5. 표시방법
표시그것~와 함께차원아래와 같이 설치 홈:
예를 들어:설치 치수 표의 첫 번째 씰 ~이다표시됨URL-18×26×5.7
6.나설치 치수
| 로드 디아. | 홈 | 홈 | 홈 | 로드 디아. | 홈 | 홈 | 홈 | |
| 다이아. | 너비 | 너비 | 다이아. | 너비 | 너비 | |||
| 디 | 디 | 엘 | L1 | 디 | 디 | 엘 | L1 | |
| 18 | 26 | 5.7 | 7.7 | 100 | 115 | 10 | 13 | |
| 20 | 28 | 5.7 | 7.7 | 105 | 120 | 10 | 13 | |
| 22.4 | 30 | 5.7 | 7.7 | 106 | 120 | 9.5 | 12.5 | |
| 22.4 | 30.4 | 5.7 | 7.7 | 106 | 121 | 10 | 13 | |
| 23.5 | 31.5 | 5.7 | 7.7 | 110 | 125 | 10 | 13 | |
| 25 | 33 | 5.7 | 7.7 | 112 | 125 | 10 | 13 | |
| 25 | 35 | 5.7 | 7.7 | 115 | 130 | 10 | 13 | |
| 28 | 35.5 | 5.7 | 8.7 | 118 | 133 | 10 | 13 | |
| 28 | 36 | 5.7 | 8.7 | 120 | 135 | 10 | 13 | |
| 30 | 40 | 7 | 10 | 125 | 140 | 10 | 13 | |
| 31.5 | 41.5 | 7 | 10 | 130 | 145 | 10 | 13 | |
| 35 | 45 | 7 | 10 | 136 | 150 | 9.5 | 12.5 | |
| 35.5 | 45 | 7 | 10 | 140 | 155 | 10 | 13 | |
| 35.5 | 45.5 | 7 | 10 | 145 | 160 | 10 | 13 | |
| 36 | 46 | 7 | 10 | 150 | 165 | 10 | 13 | |
| 40 | 50 | 7 | 10 | 155 | 170 | 10 | 14 | |
| 45 | 55 | 7 | 10 | 160 | 175 | 10 | 14 | |
| 45 | 56 | 8 | 11 | 165 | 180 | 10 | 14 | |
| 50 | 60 | 7 | 10 | 170 | 185 | 10 | 14 | |
| 53 | 63 | 7 | 10 | 175 | 190 | 10 | 14 | |
| 55 | 65 | 7 | 10 | 180 | 200 | 13 | 17 | |
| 56 | 66 | 7 | 10 | 190 | 210 | 13 | 17 | |
| 60 | 70 | 7 | 10 | 200 | 220 | 13 | 17 | |
| 60 | 71 | 8 | 11 | 204 | 224 | 13 | 17 | |
| 63 | 73 | 7 | 10 | 210 | 230 | 13 | 17 | |
| 65 | 75 | 7 | 10 | 220 | 240 | 13 | 17 | |
| 67 | 77 | 7 | 10 | 225 | 245 | 13 | 17 | |
| 70 | 80 | 7 | 10 | 230 | 250 | 13 | 17 | |
| 71 | 81 | 7 | 10 | 240 | 260 | 13 | 17 | |
| 75 | 85 | 7 | 10 | 250 | 270 | 13 | 17 | |
| 80 | 90 | 7 | 10 | 260 | 285 | 17 | 21 | |
| 85 | 100 | 10 | 13 | 270 | 295 | 17 | 21 | |
| 90 | 105 | 10 | 13 | 280 | 305 | 17 | 21 | |
| 95 | 110 | 10 | 13 | 290 | 315 | 17 | 21 | |
| 98 | 112 | 9.5 | 12.5 | 300 | 325 | 17 | 21 |
