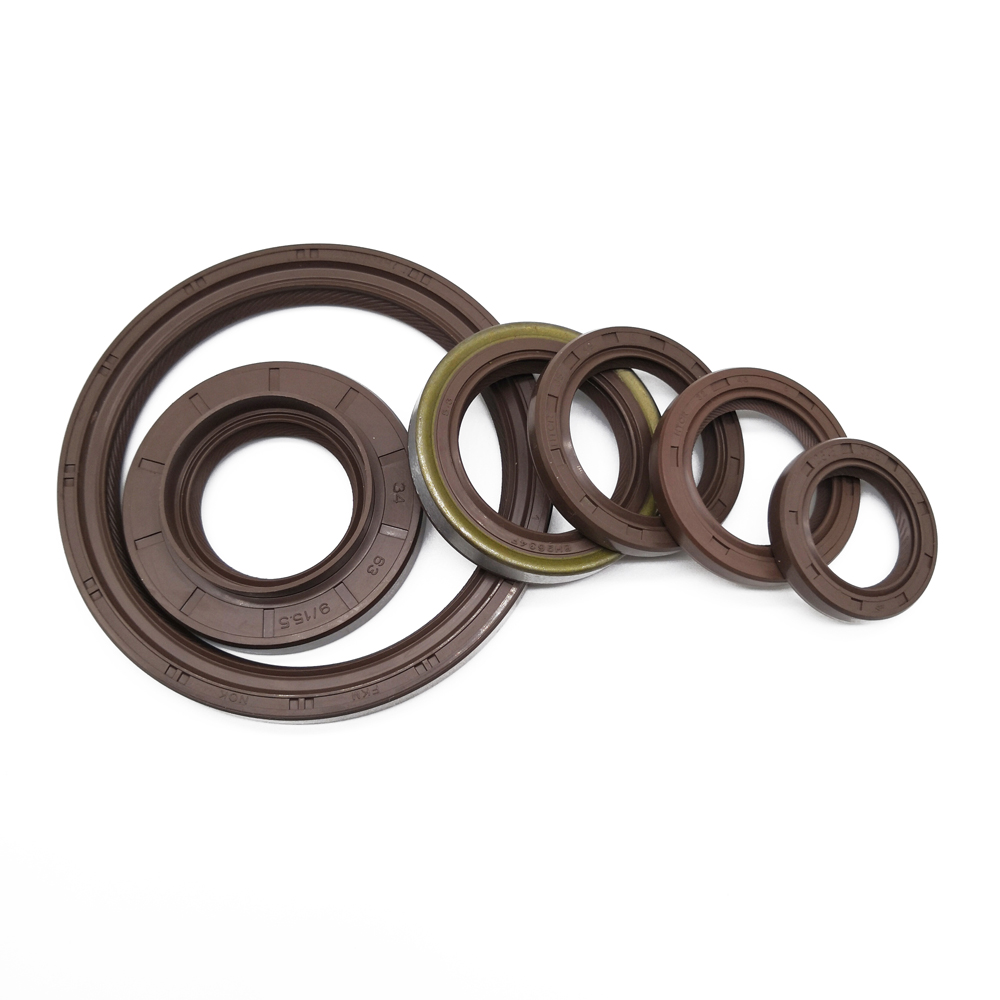

シャフト シールの基本: 仕組み

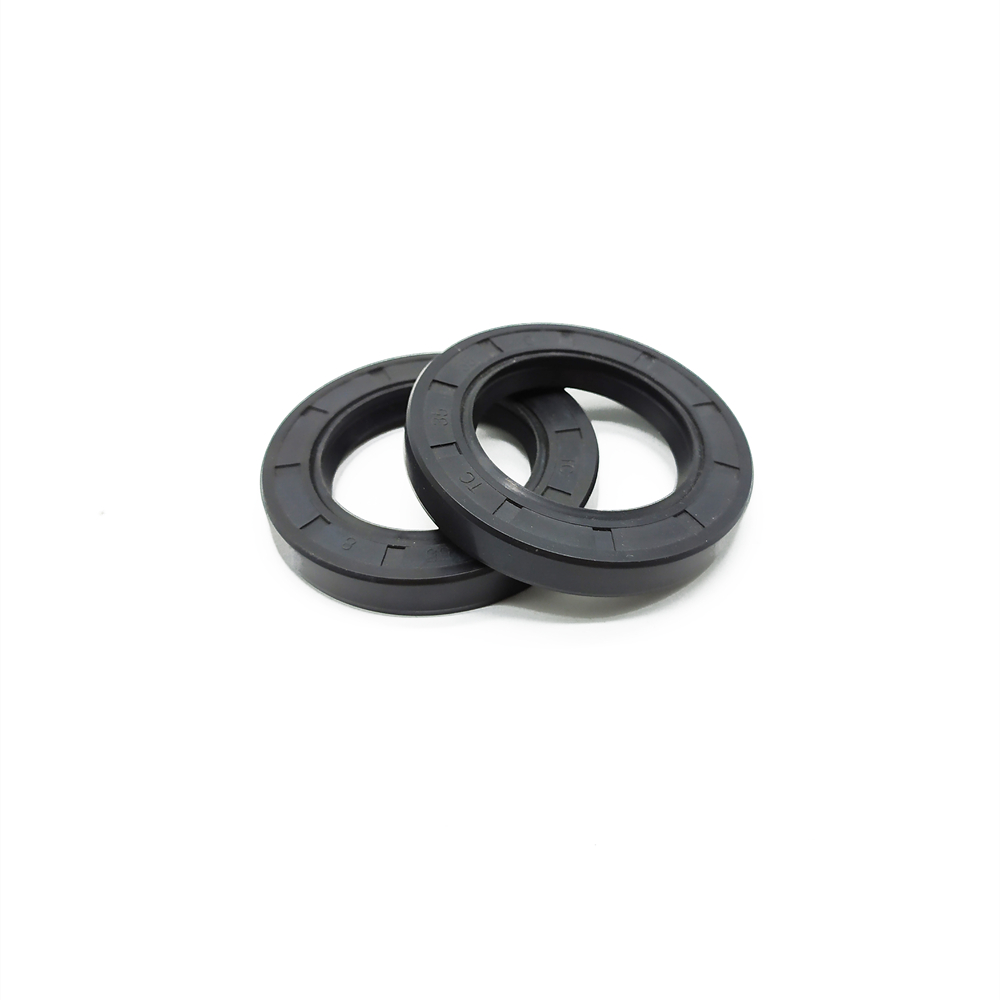

シャフトシールは、コンプレッサーやその他の流体輸送機器のシャフトとベアリングの間の液体の漏れを防ぐために使用されるフリクションシールまたはスタッフィングボックスです。ポンプシャフトとハウジング間の漏れを防ぐために取り付けられるシール装置でもあります。一般的なシャフトシールの種類には、パッキンシール、メカニカルシール、ダイナミックシールなどがあります。

シャフトシールの分類:

1. パッキンシールは構造が簡単で、価格が安く、メンテナンスが便利です。ただし、漏れが大きく、電力損失も大きくなります。したがって、パッキンシールは水などの一般的な媒体の輸送に使用されます。一般に、石油や化学媒体、特に貴重な、爆発性、有毒な媒体には適していません。

2. メカニカルシール（端面シールとも呼ばれます）は、シール効果が高く、漏れが非常に少なく、寿命が長いですが、高価であり、一般のシールに比べて加工、取り付け、保守、修理の要求が高くなります。

メカニカルシールは石油・化学媒体の搬送に適しており、粘度の異なる様々な媒体、強い腐食性、微粒子などに使用できます。米国石油協会規格 API 610 (第 8 版) では、ユーザーが別途指定しない限り、カートリッジ メカニカル シールを装備する必要があると規定しています。

3. 動的シールは、バックベーンシールと補助インペラシールの 2 つのカテゴリに分類できます。ポンプ運転中はバックベーン（補助羽根車）の遠心力により軸封部の媒体圧力が常圧または負圧に低下し、運転中の漏れを防ぎます。
